قطعات * برد درایو XBOX360 9504

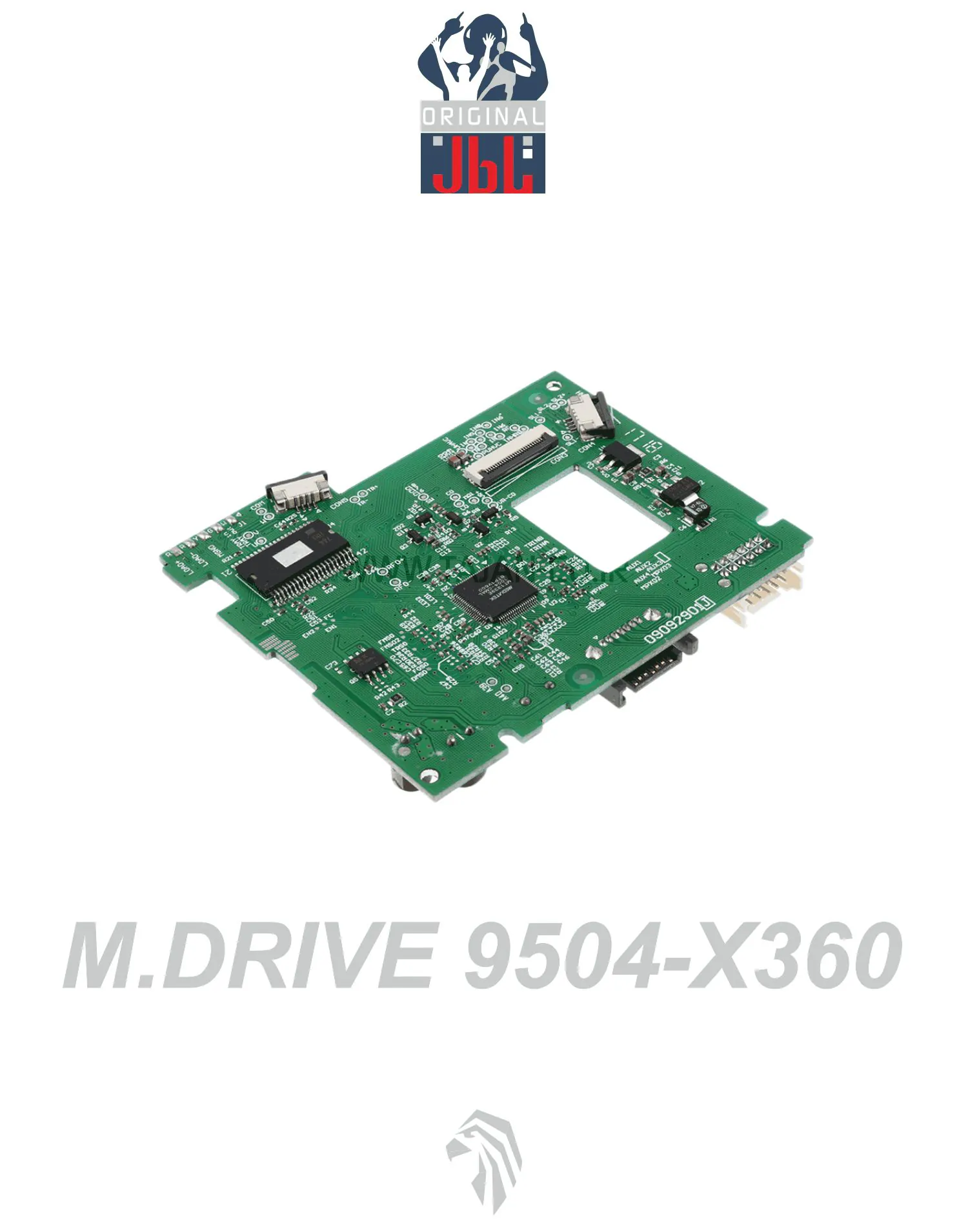

برد درایو XBOX360 9504

همانطور که میدانید ،  برای کپی خور کردن ایکس باکس سه روش وجود دارد ، که بنا به تاریخ تولید دستگاه از روش خاص آن استفاده می شود .قیمت دستگاهها نیز بنا به روش های کپی خور شدن ، متفاوت می باشد .

تبعا روشی که با حداقل تغییر و دستکاری انجام شود ، قیمت بالاتری دارد . روشهای زیر از ارزان به گران قید شده است ، یعنی گران ترین دستگاه ، دستگاهی است که با روش نرم افزاری ( در بازار به LT3 مشهور می باشد ) کپی خور شده است و ارزان ترین روش نیز ، دستگاهیی است که به روش JTag کپی خور شده است .

ابتدا  روش کپی خور کردن دستگاهها توضیح داده می شود :

روش اول : کپی خور کردن دستگاه به روش نرم افزاری می باشد ، که به روش LT3 بیشتر شناخته شده است .در این روش برای کپی خور کردن ایکس باکس یک سوراخ کوچک روی آی سی برد درایو دستگاه ایجاد میکنند.

روش دوم  : استفاده از برد LTU

در روش ال تی یو برد درایو ایکس باکس به طور کل عوض میشه.البته ابتدا دستگاه جی تگ میشه برای گرفتن دی وی دی کی از برد ایکس باکس.

روش سوم : روش JTAG استفاده از برد CoolRunner

در این روش برد اصلی درایو عوض شده و با بردی که قابل کپی شدن می باشد ، جایگزین می شود و یک قطعه به نام  Cool Runner (کول رانر) به دستگاه اضافه می شود.

نحوی شناسایی دستگاه ایکس باکس LT3 :

دستگاه به صورت عادی کار میکند ،  یعنی تصویر کنسول سریع بالامی آید و با دکمه Eject ( باز و بسته کردن در درایو ) ، دستگاه هم روشن می شود .

دستگاهها ی LT3 معمولا تاریخ ساخت آنها 2010 تا 2011 ماه 8 میلادی می باشد .

نحوی شناسایی دستگاه ایکس باکس LTU :

نحوی شناسایی دستگاه ایکس باکس JTAG :

در این روش تصویر دستگاه دیرتر از 2 روش قبلی بالا میاد و زمانی که با استفاده از دکمه Eject سعی در روشن کردن دستگاه می نمایید ، یا تصویر نمیاد یا یک صفحه آبی رنگ نشان داده می شود ، و زمانیکه در حالت عمودی از بالا به داخل دستگاه نگاه کنید ،  نور سبز و قرمز در داخل کنسول می بینید ،  که مربوط به برد Cool Runner نصب شده ، بر روی دستگاه می باشد .

عیب اصلی این روش ، تاخیر بالا آمدن تصویر در دستگاه می باشد که بنا به نوع مادربرد دستگاه ، یکی از دو حالت زیر را مشاهده خواهید کرد :
دستگاه هایی که برد آنها Corona (کورونا) می باشد ، تصویر بین 30 ثانیه تا 2 دقیقه بالا می آید .
دستگاه های که برد آنهاTrinity (ترینیتی) می باشد ، تصویر بین 15 تا 25 ثانیه بالا می آید .

برای شناسایی نوع مادربرد دستگاه خود ، پشت کنسول را ملاحظه کنید.

برد Trinity و Corona تنها در مزان ولتاژ با هم متفاوت هستند و برد Corona دارای 4 نسخه مختلف در فواصل زمانی متفاوت می باشد ، که تنها راه شناسایی بین آنها ، باز نمودن دستگاه است .

.

.

.

.
