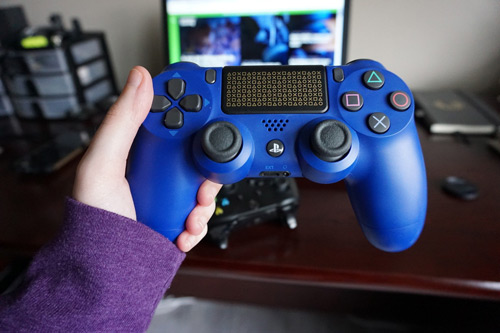

آموزش تعویض آنالوگ دسته PS4 با دایهارد همراه باشید. در این مقاله نحوه تعویض آنالوگ دسته PS4 را آموزش می دهیم.
مرحله 1
چهار پیچ که پوشش پشتی را روی کنترلر محکم می‌کند، با استفاده از پیچ گوشتی باز کنید.
*پیچ را به زور باز نکنید، زیرا ممکن است باعث آسیب دائمی رزوه ها شود و برداشتن آن غیرممکن شود.
مرحله 2
با دسته سمت چپ شروع کنید:
- دستگیره سمت چپ کنترلر را فشار دهید تا باز شود.
- یک ابزار بازکننده پلاستیکی را در دهانه فرو کنید و آن را به سمت جوی استیک بلغزانید.
- انبر را به سمت پایین بکشید تا پوسته آن باز شود.
این مراحل را برای دسته سمت راست تکرار کنید.
مرحله 3
یک ابزار بازکننده پلاستیکی را در شکاف های کیس فرو کنید و به سمت پایین بکشید تا پوسته در نزدیکی دکمه های زیر باز شود.
درپوش های پلاستیکی کنترلر را از هم جدا کنید، توجه داشته باشید که همچنان با روبان های برد مدار متصل می شوند.
سه قطعه کوچک اغلب از چارچوب آزاد می شود.
2 فنر ماشه
1 دکمه ریست خاکستری
جهت مشاهده ویدئو آموزشی تعویض آنالوگ دسته ps4 کلیک کنید.
مرحله 4
روبان مادربرد را که دو طرف کنترلر را به هم متصل می کند، با کشیدن مستقیم آن با انگشتان خود جدا کنید.
جهت کابل را در نظر داشته باشید و هنگام اتصال مجدد مطمئن شوید که به سمت درستی قرار دارد.
پس از جدا شدن دو نیمه، قسمت بالای کنترلر را به سمت کناری قرار دهید.
مرحله 5
با استفاده از پنس بلانت، دوشاخه باتری را با تکان دادن آرام فورسپس در کنار هم جدا کنید تا دوشاخه شل شود.
پس از جدا کردن دوشاخه از مادربرد، باتری را می توان از روی کنترلر جدا کرد.
تعویض آنالوگ دسته PS4
برداشتن شتابزده دوشاخه باتری می تواند دستگیره های پلاستیکی دوشاخه را منحرف کند.
مرحله 6
جداسازی مونتاژ مادربرد دسته PS4
تک پیچ 6.0 میلی متری موجود در زیر نگهدارنده باتری را با پیچ گوشتی باز کنید.
پیچ را به زور باز نکنید، زیرا ممکن است باعث آسیب دائمی رزوه ها شود و برداشتن آن غیرممکن شود.
مرحله 7
به آرامی نوار تاچ پد متصل به مادربرد را با استفاده از پنس بلانت جدا کنید. نوار تاچ پد توسط یک کانکتور به مادربرد متصل می شود تا سفت و شل شود. در طول مونتاژ مجدد، برای اتصال مجدد روبان، سینی پلاستیکی باید به آرامی از مادربرد جدا شود و قفل فلیپ به بالا برگردد.
مرحله 8
مونتاژ مادربرد را با احتیاط از قاب جلویی جدا کنید.
موتورهای ارتعاشی به راحتی به مجموعه برد متصل می شوند.
*هنگام جدا کردن مجموعه مادربرد، سعی کنید قاب جلویی را به سمت پایین خم نکنید زیرا ممکن است دکمه ها و درب آنها بیفتند.
مرحله 9
جداسازی قطعات کامل شد.
جداسازی موفقیت آمیز کنترلر به ترتیب منجر به سه قسمت زیر می شود:
- مونتاژ مادربرد
- جلد جلو
- کاور عقب

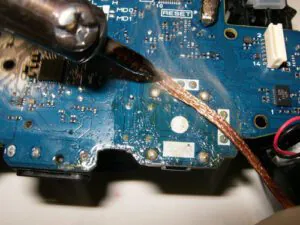

مرحله 10
استیک آنالوگ سمت چپ
برای ثابت نگه داشتن برد مدار برای کار لحیم کاری از یک نگهدارنده استفاده کنید.
نحوه تعویض آنالوگ دسته PS4
اینها اتصالات لحیم کاری هستند که نیاز به لحیم کاری دارند. از آنجایی که تخته وارونه است، سمت چپ به راست تبدیل می شود.
برای ذوب و جدا کردن لحیم از فتیله و فلاکس لحیم کاری استفاده کنید

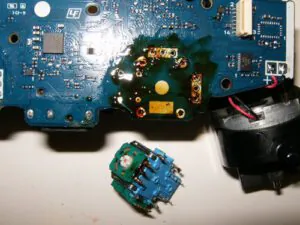

مرحله 11
هنگامی که تمام کنتاکت ها لحیم شوند، می توان جوی استیک قدیمی را جدا کرد. این ممکن است کمی تمرین نیاز داشته باشد زیرا تمام لحیم کاری ها باید پاک شوند. در حین ذوب کردن لحیم کاری و استفاده از فتیله، کمی روی جوی استیک کشیده می شود.
اطمینان حاصل کنید که کنتاکت های جوی استیک جایگزین با نمونه اصلی یکسان است.
بررسی کنید که تمام سوراخ ها از لحیم کاری قدیمی پاک شده باشند. برای پاک کردن سوراخ ها می توان از مته های کوچک استفاده کرد. ماده ظاهر مذاب روی برد مدار، شار مورد استفاده برای لحیم کاری است.

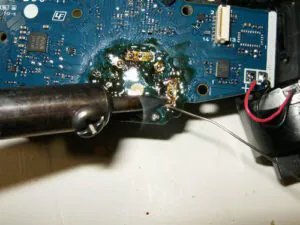

مرحله 12
آنالوگ جدید را داخل برد مدار قرار دهید. مطمئن شوید که به درستی در جای خود قرار گرفته است و تمام کنتاکت ها با سوراخ های صفحه مدار مطابقت دارند.
تمام پایه ها را به برد لحیم کنید.
تنها چیزی که باقی می ماند این است که شار قدیمی را با مقداری ایزوپروپیل الکل پاک کنید.
