برای تعویض مادربرد Nintendo Wii این آموزش را دنبال کنید، با دایهارد همراه باشید.
تعویض مادربرد Nintendo Wii
مرحله 1
با استفاده از یک اسپاجر فلزی روکش‌های پیچ قاب پایینی را جدا کنید.
مرحله 2
دو پیچی که روکش‌های آن را برداشتید باز کنید.
مرحله 3
پیچ زیر درب پورت دسته را که نزدیک به قاب جلو قرار دارد جدا کنید.
مرحله 4
با استفاده از یک اسپاجر فلزی محافظ لاستیکی چسبیده به کنار Wii در نزدیکی درایو DVD را جدا کنید.
مرحله 5
پیچ پنهانی که محافظ آن را جدا کردید باز کنید.
مرحله 6
صفحه رویی را از جلوی Wii دور کنید.
کانکتور پلاستیکی کابل LED با موچین از مادربرد جدا کنید.
صفحه رویی را بردارید.
مرحله 7
پوشش پورت دسته را باز کنید سپس آن را به صورت مستقیم به سمت بالا بکشید تا از قاب بیرونی جدا شود.
این کار را برای پوشش درگاه کارت حافظه نیز انجام دهید.
مرحله 8
دو پیچ باقیمانده که در قسمت لبه بالایی قاب سیاه رنگ پورت دسته را باز کنید.
قاب را از لبه بلند آن مستقیم به سمت بالا ببرید و از Wii خارج کنید.
مرحله 9
دو پیچ بالای پورت نینتندو را باز کنید.
مرحله 10
پوشش های پیچ چسبیده به کنار نینتندو را با یک اسپاجر فلزی جدا نمایید.
مرحله 11
پیچ های مشخص شده در عکس را باز کنید.
مرحله 12
محافظ های قسمت پایینی Wii نزدیک پورت عقب را با اسپاجر جدا کنید.
مرحله 13
پیچ های را که محافظ آن را جدا کرده اید، باز کنید.
مرحله 14
قاب Nintendo Wii را از روی بدنه آن بلند کنید.
مرحله 15
پیچی که درب باتری را روی پنل پایینی محکم می کند باز کنید. سپس درب باتری را از کنسول بیرون بکشید.
مرحله 16
پیچی که زیر درب باتری بود را جدا کنید.
مرحله 17
پیچ هایی که محافظ درایو DVD را در نزدیکی درگاه های کنترلر محکم می کند، جدا کنید.
مرحله 18
محافظ درایو DVD را به سمت بالا بلند کرده و آن را از کنسول خارج نمایید.
مرحله 19
پیچ هایی که درایو DVD را به پنل پایینی محکم می‌کنند، باز کنید.
مرحله 20
سمت درایو DVD در جلوی پورتهای دسته را بلند کنید تا به کابل های پایین دسترسی داشته باشید.
کابل برق درایو DVD را از زیر محافظ پلاستیکی نزدیک هیت سینک جدا نمایید.
مرحله 21
کابل برق درایو DVD را از سوکت آن روی درایو جدا نمایید.
مرحله 22
فلپ نگهدارنده روی سوکت کابل نواری درایو DVD را بر گردانید.
کابل نواری درایو DVD را از سوکت جدا و سپس درایو را از Wii خارج کنید.
مرحله 23
با استفاده از از یک موچین کانکتور فن را بردارید و آن را از سوکت برد منطقی خارج کنید.
مرحله 24
پیچ هایی که فن را به روکش آن متصل میکند را باز کنید و سپس فن را از کنسول بردارید.
مرحله 25
با استفاده از اسپاجر نگهدارنده پلاستیکی مشکی را که به روکش فن وصل شده است از برد آنتن Wi-Fi جدا نمایید و همچنین آنتن Wi-Fi را از پوشش فن بردارید.
مرحله 26
آنتن دوم وای‌فای را در بالای پوشش فن، پیچ آن را باز کنید.
مرحله 27
نوار های کابل آنتن وای فای دوم را بردارید.
مرحله 28
سپس آنتن را از قاب کنسول جدا کنید.
مرحله 29
پیچ پوشش فن روی کنسول را باز کنید سپس محافظ فن را از روی هیت سینک برداشته و از کنسول خارج کنید.
مرحله 30
پیچ هایی که EMI را به پنل زیر متصل میکند باز کنید.
مرحله 31
سه پیچ مشخص شده در تصویر را باز کنید سپس براکت را از Wii بردارید.
مرحله 32
سه پیچی که براکت سیاه را روی پنل پایینی Wii محکم میکند را باز کنید.
براکت را بلند و با دست دیگرتان گیره نگهدارنده را از قسمتی که آنتن‌های Wi-Fi سمت محافظ مادربرد قرار دارند، دور کنید.
مرحله 33
پیچ های مشخص شده در تصویر را باز کنید.
مرحله 34
محافظ مادربرد را بلند کنید.
مرحله 35
پیچ هایی که سینک حرارتی روی پنل پایینی محکم می‌کنند را جدا کنید.
مرحله 36
هیت سینک را از روی مادربرد بردارید.
مرحله 37
سمت برد وای فای که دورتر از هیت سینک قرار دارد را بلند کرده و از سوکت روی مادربرد آن را خارج کنید سپس برد و آنتن وای فای را بردارید.
مرحله 38
از اسپاجر جهت بلند کردن انتهای برد بلوتوث استفاده کنید.
لبه جلویی برد بلوتوث را از فوم EMI جدا کنید و سپس برد بلوتوث را بردارید.
مرحله 39
فلپ نگهدارنده کابل نواری درایو DVD با ناخن خود برگردانید.
کابل نوار درایو DVD را از سوکت بیرون بکشید و از کنسول خارج کنید.
مرحله 40
کابل برق درایو DVD را از سوکت روی مادربرد Nintendo Wii جدا کنید سپس آن را از کنسول خارج کنید.
مرحله 41

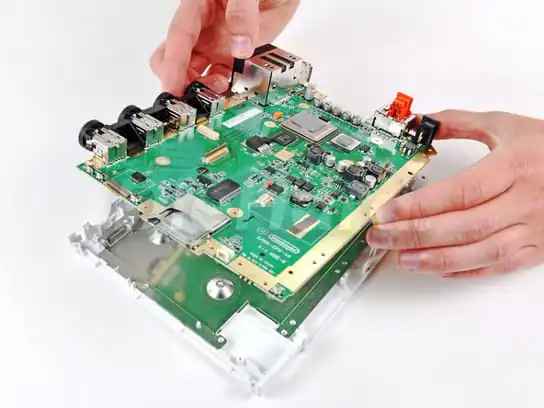

مادربرد Nintendo Wii را از پنل پایین بلند کنید.
